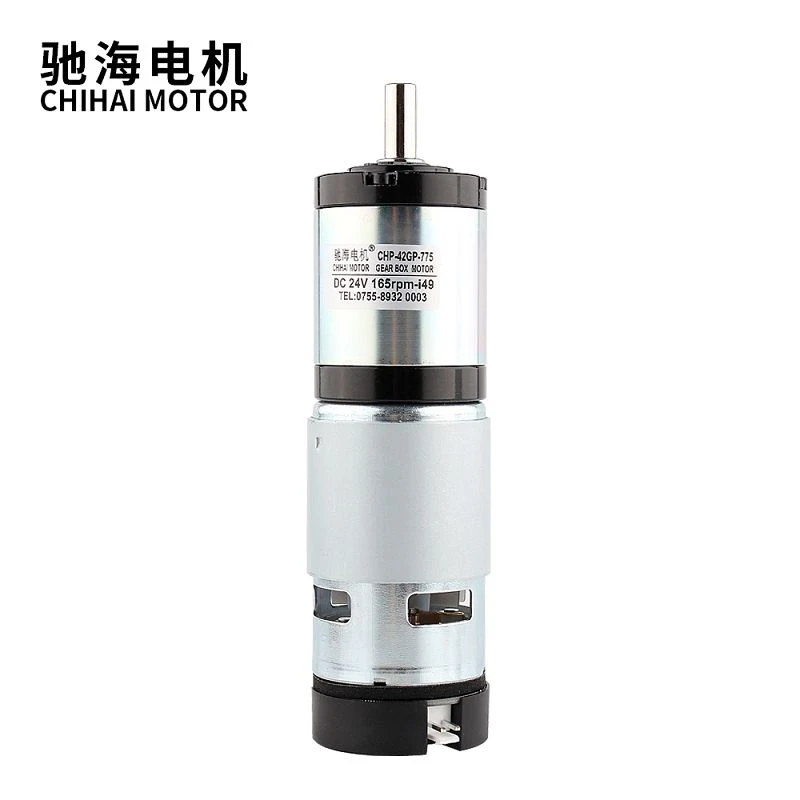

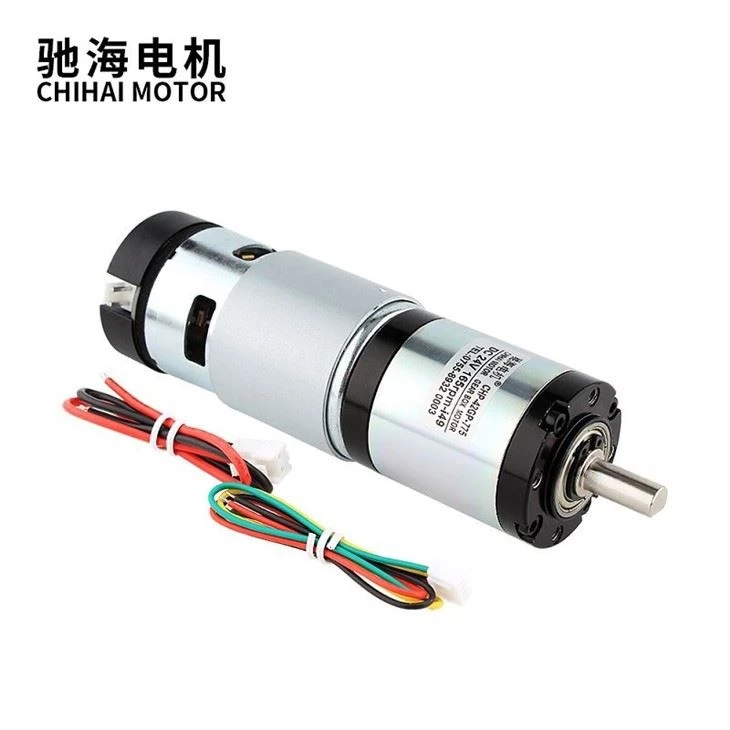

12V 24V 42mm উচ্চ টর্ক কম-এনকোডার সহ স্পীড প্ল্যানেটারি গিয়ার মোটর
শ্যাফ্ট ডায়ানেটর: 8 মিমি ডি
ভোল্টেজ: DC 12-24V
পণ্যের বর্ণনা
পণ্যের ধরন: | CHP-42GP-775-ABHL স্থায়ী চুম্বক ডিসি প্ল্যানেটারি রিডাকশন মোটর |

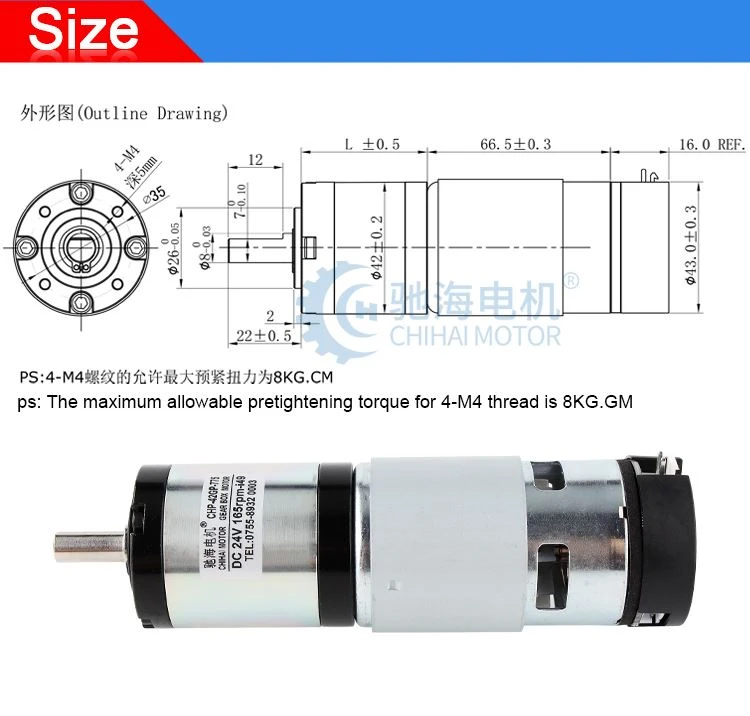

বহিঃপৃষ্ঠের ব্যাস: | Φ42mm |
খাদ দৈর্ঘ্য: | 22 মিমি। D দৈর্ঘ্য 12 মিমি |
শ্যাফ্ট ডায়ানেটর: | 8 মিমি ডি |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | ডিসি 12-24V |
ওজন: | প্রায় 795 গ্রাম |

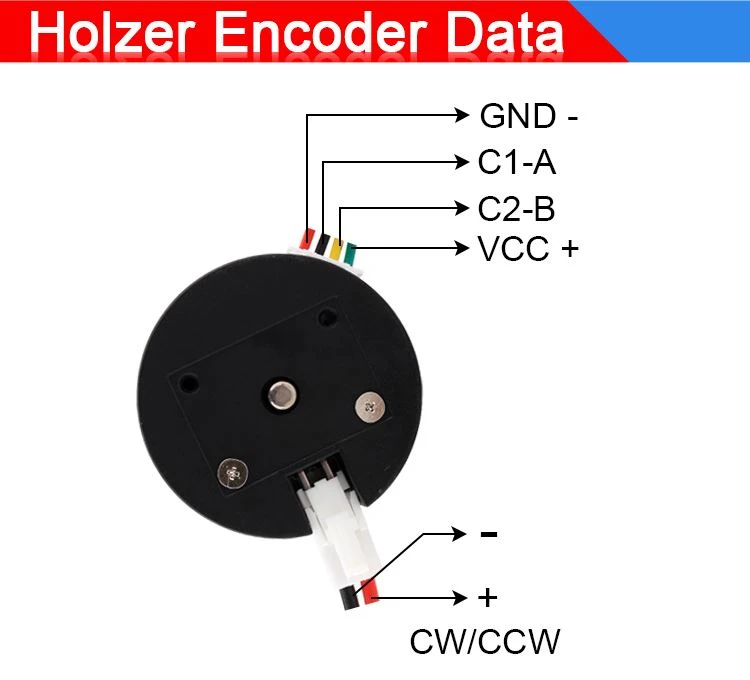

তারের স্পেসিফিকেশন: | PH2.0-4PIN স্ট্যান্ডার্ড সংযোগ টার্মিনাল লাইন, তারের দৈর্ঘ্য 200mm |
স্পেসিফিকেশন: | VH3.96-2PIN স্ট্যান্ডার্ড তারের তারের দৈর্ঘ্য 200 মিমি |
কাস্টমাইজেশন বৈশিষ্ট্য

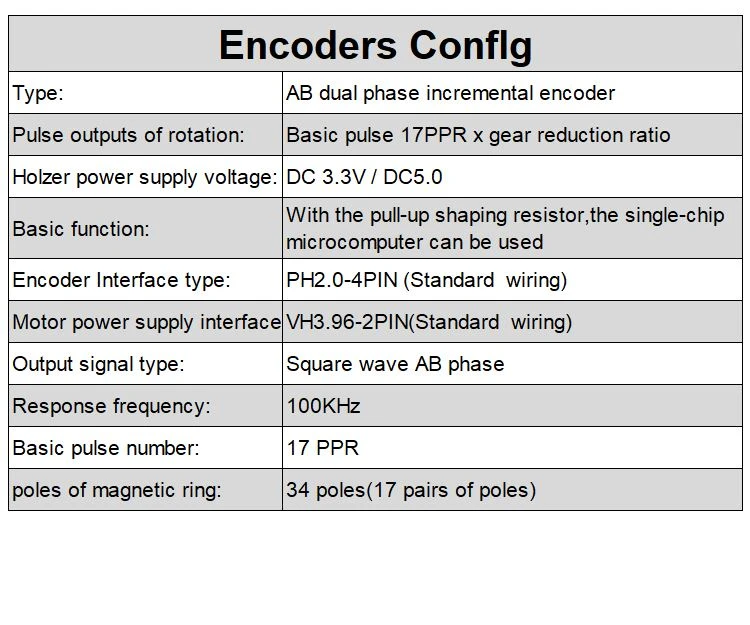

※ Encoder possible
※ Internal capacitors or varister
※ Voltage and speed adjustment by winding change
※ Modification of shaft length
※ Modification of shaft configuration (flat, hole, knurling, rear shaft etc.)
※ Assembly of gears, vibrators, pulley, etc.
※ Ball bearing available.

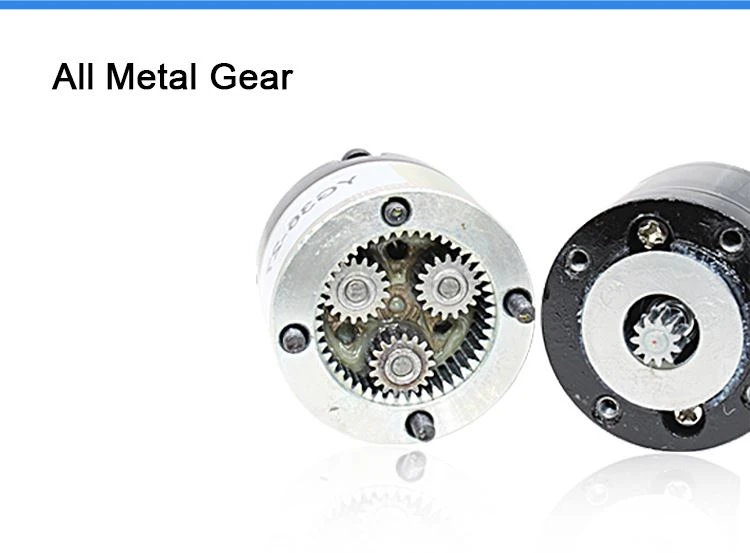

※ Gears made by hobbing machine or powder metallurgy.
※ Special gears (Helical gears, bevel gears, etc)

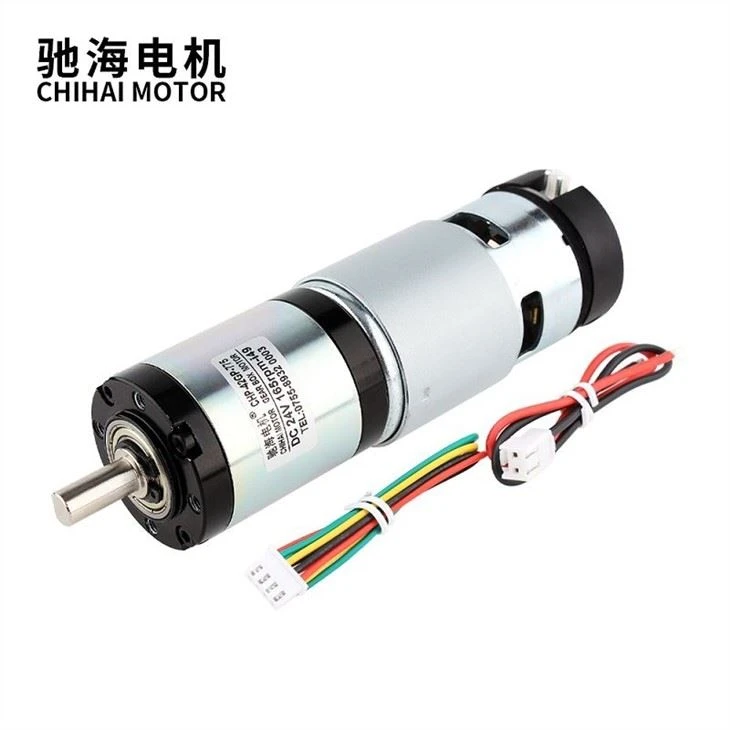

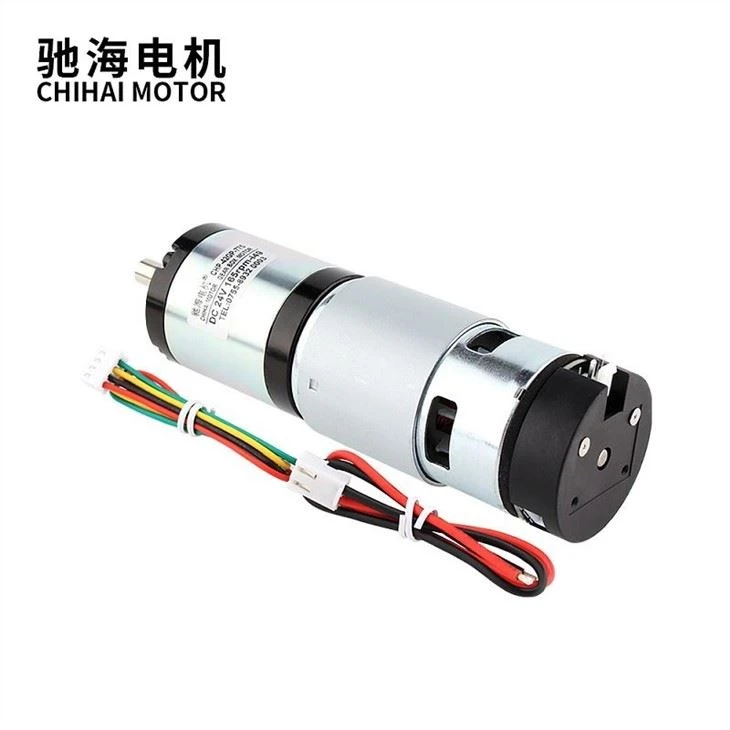

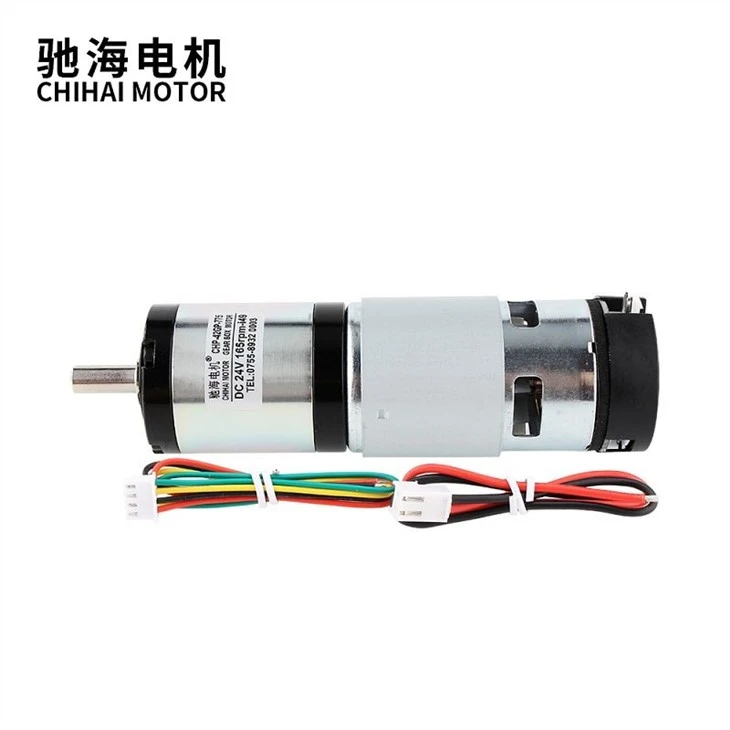

বিস্তারিত ছবি
পণ্য বিবরণী
মডেল:CHP-42GP-775ABHL DC প্ল্যানেটারি গিয়ার মোটর | ||||||||||||||
ভোল্টেজ:DC12।{1}V সর্বোচ্চ শক্তি 35 ওয়াট | ||||||||||||||
বিশেষ দ্রষ্টব্য: মোটরের উচ্চ শক্তি এবং কারেন্টের কারণে, | ||||||||||||||
অনুপাত | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
পর্যায়ের সংখ্যা | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
না-লোড কারেন্ট(mA) | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান | 500 এর কম বা সমান |
না-লোডের গতি(rpm) | 1100 | 820 | 315 | 228 | 165 | 83 | 60 | 45 | 32 | 22 | 16.5 | 12 | 9 | 6.5 |
রেটেড টর্ক (Kg.cm) | 5.50 | 7.5 | 20.0 | 20.0 | 20.0 | 30.0 | 30.0 | 40.0 | 40.0 | 50.0 | 70.0 | 70.0 | 70.0 | 70.0 |
রেট টর্ক (Nm) | 0.53 | 0.7 | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 | 4.0 | 4.0 | 5.0 | 7.0 | 7.0 | 7.0 | 7.0 |
রেট করা গতি(rpm) | 550 | 410 | 150 | 140 | 110 | 60 | 50 | 37 | 27 | 19 | 15 | 11 | 8 | 5.8 |
রেট করা বর্তমান (A) | ৬ এর কম বা সমান।{1}} | ৬ এর কম বা সমান।{1}} | ৬ এর কম বা সমান।{1}} | 4.5 এর থেকে কম বা সমান | 4 এর থেকে কম বা সমান৷{1}} | 3.5 এর থেকে কম বা সমান | 2.8 এর থেকে কম বা সমান | 2.5 এর থেকে কম বা সমান | 2 এর থেকে কম বা সমান৷{1}} | 2 এর থেকে কম বা সমান৷{1}} | 2 এর থেকে কম বা সমান৷{1}} | 2 এর থেকে কম বা সমান৷{1}} | 2 এর থেকে কম বা সমান৷{1}} | 1.5 এর চেয়ে কম বা সমান |
Rtall current(A） | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 | 12.0 |
গিয়ারবক্সের দৈর্ঘ্য | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |
ভোল্টেজ:DC24৷{1}}V সর্বোচ্চ শক্তি 150W৷ | ||||||||||||||
অনুপাত | 1: 3.7 | 1: 5 | 1: 13 | 1: 18 | 1: 25 | 1: 49 | 1: 67 | 1: 92 | 1: 125 | 1: 181 | 1: 246 | 1: 336 | 1: 458 | 1: 625 |
পর্যায়ের সংখ্যা | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
না-লোড কারেন্ট(mA) | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান | 700 এর কম বা সমান |
না-লোডের গতি(rpm) | 2200 | 1640 | 630 | 450 | 330 | 165 | 120 | 90 | 64 | 44 | 33 | 24 | 18 | 13 |
রেটেড টর্ক (Kg.cm) | 11.00 | 15.0 | 30.0 | 30.0 | 30.0 | 40.0 | 50.0 | 60.0 | 60.0 | 70.0 | 90.0 | 90.0 | 90.0 | 90.0 |
রেট টর্ক (Nm) | 1.20 | 1.3 | 3.0 | 3.0 | 3.0 | 4.0 | 5.0 | 6.0 | 6.0 | 7.0 | 9.0 | 9.0 | 9.0 | 9.0 |
রেট করা গতি(rpm) | 1100 | 820 | 300 | 300 | 250 | 130 | 105 | 80 | 55 | 40 | 30 | 22 | 16 | 12 |
রেট করা বর্তমান (A) | 13 এর থেকে কম বা সমান৷{1}} | 13 এর থেকে কম বা সমান৷{1}} | 13 এর থেকে কম বা সমান৷{1}} | 10 এর কম বা সমান | ৯ এর কম বা সমান।{1}} | 7 এর কম বা সমান৷{1}} | ৬ এর কম বা সমান।{1}} | ৫ এর কম বা সমান।{1}} | 4 এর থেকে কম বা সমান৷{1}} | 4 এর থেকে কম বা সমান৷{1}} | 4 এর থেকে কম বা সমান৷{1}} | 4 এর থেকে কম বা সমান৷{1}} | 4 এর থেকে কম বা সমান৷{1}} | 3 এর থেকে কম বা সমান৷{1}} |
Rtall current(A） | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
গিয়ারবক্সের দৈর্ঘ্য | 33.5 | 33.5 | 43.5 | 43.5 | 43.5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 | 63.5 | 63.5 |

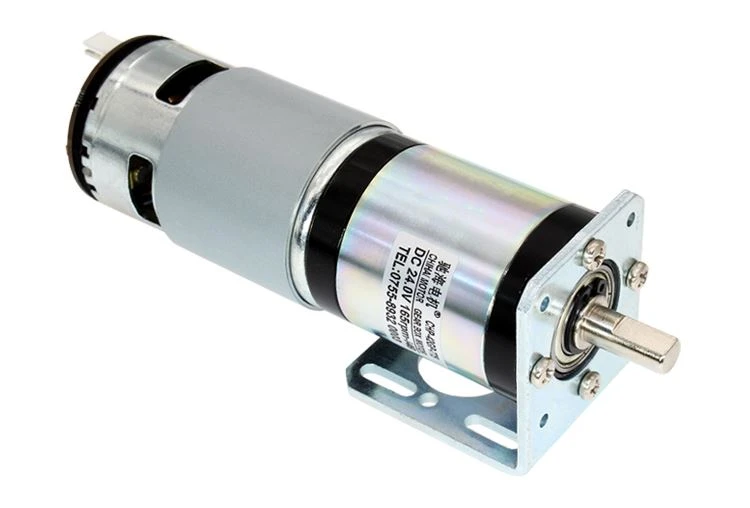

পণ্য প্রদর্শন
প্যাকিং ডেলিভারি
স্ট্যান্ডার্ড এক্সপোর্ট শক্ত কাগজ প্যাকিং.
ডেলিভারি সময়:
অর্ডার নিশ্চিত করার 3-20 দিন পরে, বিস্তারিত বিতরণের তারিখ অনুযায়ী সিদ্ধান্ত নেওয়া উচিত
উত্পাদন ঋতু এবং অর্ডার পরিমাণ।
মনোযোগ:
বিশেষ কাস্টমস ক্লিয়ারেন্স নথি প্রয়োজন হলে, নিশ্চিতকরণের জন্য আগাম আমাদের সাথে যোগাযোগ করুন।
FAQ
প্রশ্ন: 1. আপনি কি ধরনের মোটর প্রদান করতে পারেন?
A: আপাতত, আমরা প্রধানত মাইক্রো মোটর এবং ডিসি ডিসিলারেশন মোটরের একটি সিরিজ সরবরাহ করি, যার মধ্যে রয়েছে সোজা দাঁতের ক্ষয়কারী মোটর, গ্রহের ক্ষয়কারী মোটর, ওয়ার্ম ডিসেলারেশন মোটর। বর্তমানে, আমাদের কোম্পানি 1VDC এবং 30VDC এবং মোটর এর মধ্যে ভোল্টেজ সহ বিভিন্ন ধরণের মোটর বিকাশের দিকে মনোনিবেশ করে। 8 এবং 51 মিমি এর মধ্যে ব্যাস।
প্রশ্ন:২। আপনি আমাকে একটি মূল্য তালিকা পাঠাতে পারেন?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: অর্ডারের জন্য, স্ট্যান্ডার্ড লিড টাইম 3-25 দিন এবং এই সময়টি বিভিন্ন মডেল, পিরিয়ড এবং পরিমাণের উপর ভিত্তি করে কম বা বেশি হতে পারে।
প্রশ্নঃ ৪। আমরা টুলিং খরচ প্রদান করতে পারলে আপনার পক্ষে নতুন মোটর বিকাশ করা কি সম্ভব?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
প্রশ্ন: 5. আপনি কি আমাকে বিনামূল্যে নমুনা পাঠাতে পারেন?
হ্যাঁ, আপনি অর্ডার দেওয়ার সময় আমরা আপনার নমুনা ফি ফেরত দিতে পারি।
